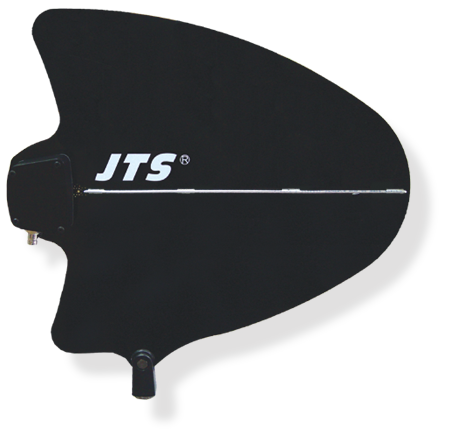

UDA 49A
Par rapport aux antennes omnidirectionnelles classiques, la UDA-49A permet une meilleure réception et une portée supérieure dans la plage 470-870 MHz. Les signaux HF ne relevant pas du système sont éliminés grâce à la caractéristique directionnelle, les écrasements par une réception multiple sont limités, la sécurité vis à vis des interférences en est donc renforcée.
La forme, résistante aux intempéries, assure un fonctionnement fiable même en extérieur. L’amplificateur d’antenne intégré, avec une alimentation externe compense les pertes de puissance générées par de longues liaisons.
Pour une utilisation mobile, la UDA-49A peut être montée sur un pied micro avec filetage 3/8" ou 5/8".
L’alimentation pour l’amplificateur d’antenne s’effectue directement via le récepteur UHF PLL correspondant de la série US- ou par le répartiteur d’antenne UA-900.
Pour une réception diversity, deux UDA-49P sont nécessaires
|
Tableau technique |
|
|
Modèle |
UDA-49A |
|
Bande passante |
470-870 MHz |
|
Angle d’ouverture |
100° |
|
Gain antenne |
10 dB min. |
|
Amplification |
3 dB/10 dB, commutable, |
|
Amplification |
affichage par LEDs |
|
Alimentation |
12 VDC/50 mA, |
|
Alimentation |
alimentation externe |
|
Résistance onde |
50 Ohms |
|
Branchements |
fiche BNC |
|
Support |
3/8” resp. 5/8” |
|
Dimensions |
360 x 350 x 36 mm |
|
Dimensions |
(1,7 mm épaisseur) |
|
Poids |
350 g |
